W grudniu 2013 roku Gmina Narew zakończyła zadanie inwestycyjne polegające na odbudowie mostu na rzece Narewka we wsi Gramotne w ramach projektu „Odbudowa mostu na rzece Narewka w ciągu drogi gminnej nr 107151B Hajdukowszczyzna – Cimochy – Rybaki – Eliaszuki w km 4+100 – 4+115”. Zadanie zostało zrealizowane dzięki dotacji z budżetu państwa na odbudowę i remont obiektów dotkniętych klęską żywiołową w roku 2013 (powódź).
W ramach projektu został rozebrany stary most, który był w bardzo złym stanie technicznym w wyniku uszkodzeń spowodowanych wiosenną powodzią i został zamknięty do użytkowania ze względu na możliwość zawalenia się. W ramach projektu wybudowany został nowy most jednoprzęsłowy ze spawanych belek stalowych, zespolonych płytą żelbetową. Odbudowa mostu niosła za sobą konieczność przebudowy dojazdów o łącznej długości 102 metrów wraz z mostem. W ramach przedsięwzięcia wykonano też przełożenie istniejącej sieci telekomunikacyjnej długości 80 metrów, która kolidowała z przebudowywanym odcinkiem.
Najważniejsze parametry techniczne odbudowanego mostu:
- klasa obciążenia B wg normy PN-85/S-10030,
- schemat statyczny – jednoprzęsłowy, swobodnie podparty,
- konstrukcja nośna – ruszt stalowy z blachownic,
- konstrukcja skrzydeł – żelbetowe podwieszane,
- konstrukcja korpusu przyczółków – żelbetowe,
- konstrukcja jezdni – warstwy bitumiczne o łącznej grubości 9 cm,
- długość całkowita ze skrzydłami – 26,90 m,
- szerokość jezdni – 5,5 m, szerokość całkowita – 8,22 m.
Koszt całkowity zadania wyniósł 1 316 677,49 zł, z czego 1 mln zł otrzymano z dotacji budżetu państwa.

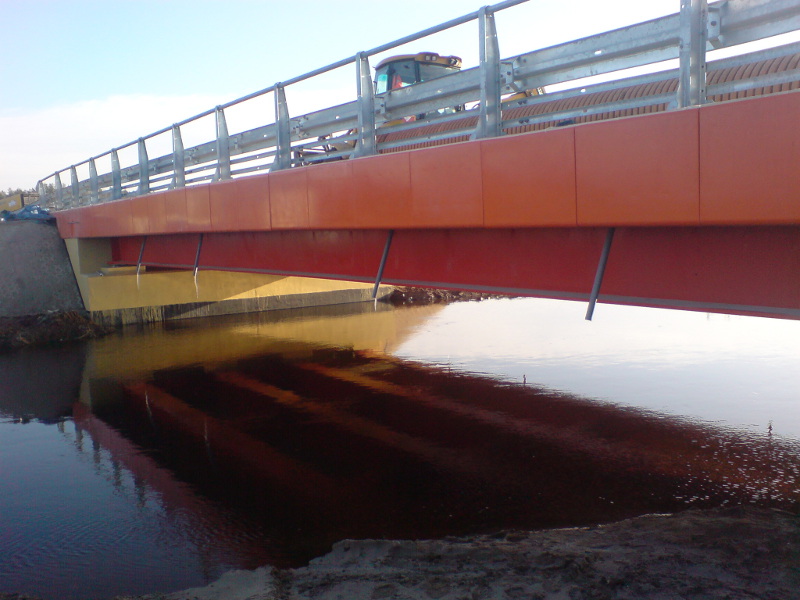

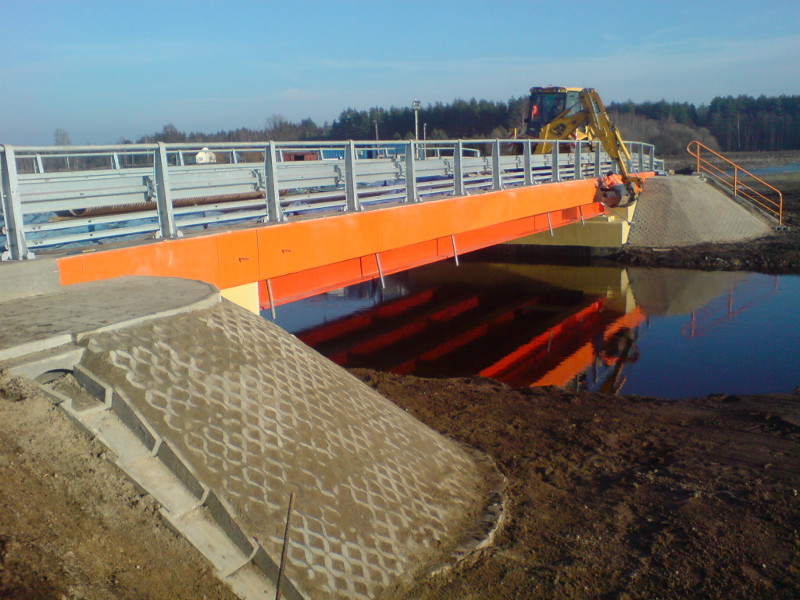

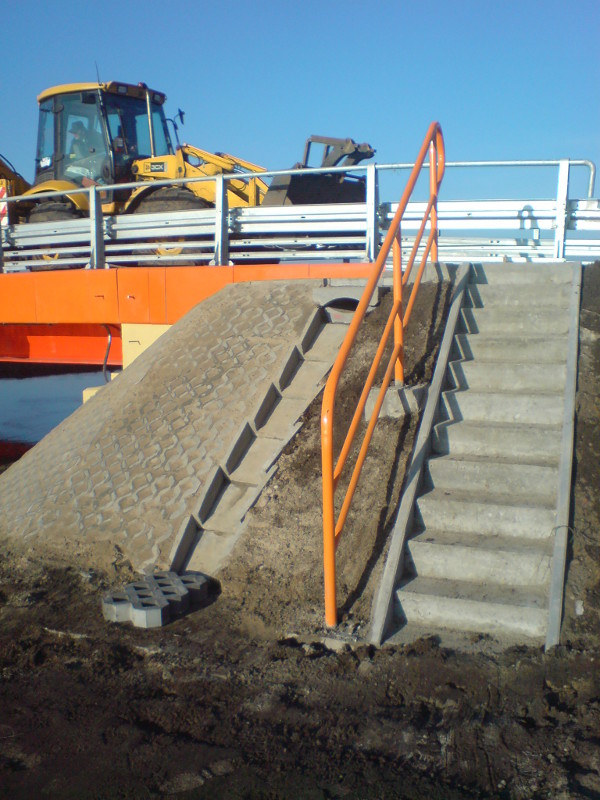

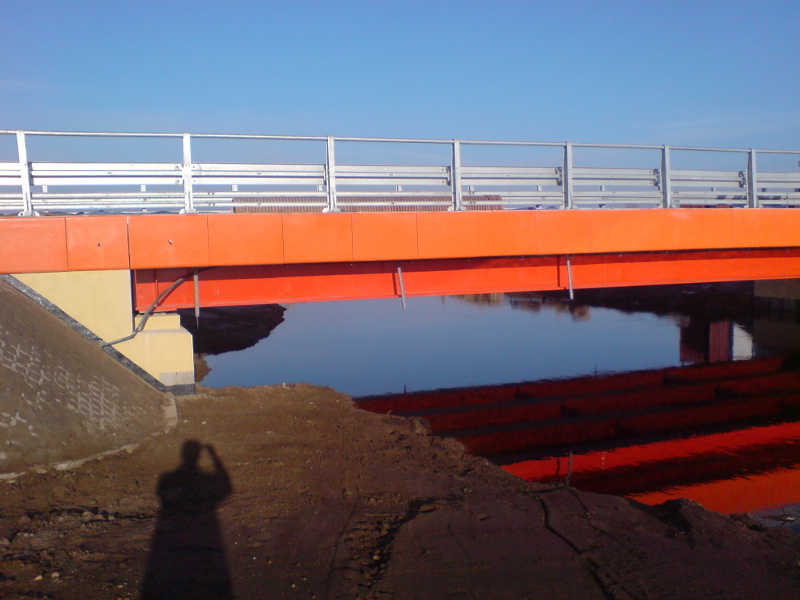

GALERIA ZDJĘĆ
